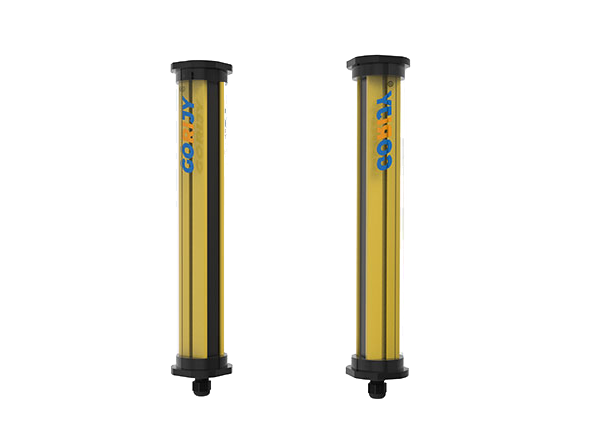

防水型安全光栅

生产厂家：戈瑞电子

产品型号：GRZF

GRZF系列防水型安全光栅，防护等级IP68，GRZF系列安全光栅可用于水下安全防护，防水效果强，抗光、电磁干扰能力强，低功耗设计，响应时间短，可靠性高、使用安全放心。产品特点▪防尘防水，IP68 长期浸入式防水；▪型号齐全，安装方便，接线简单；▪检测距离远，响应时间快；▪抗电磁、光干扰能力强；▪抗振性强，防水

说明
参数

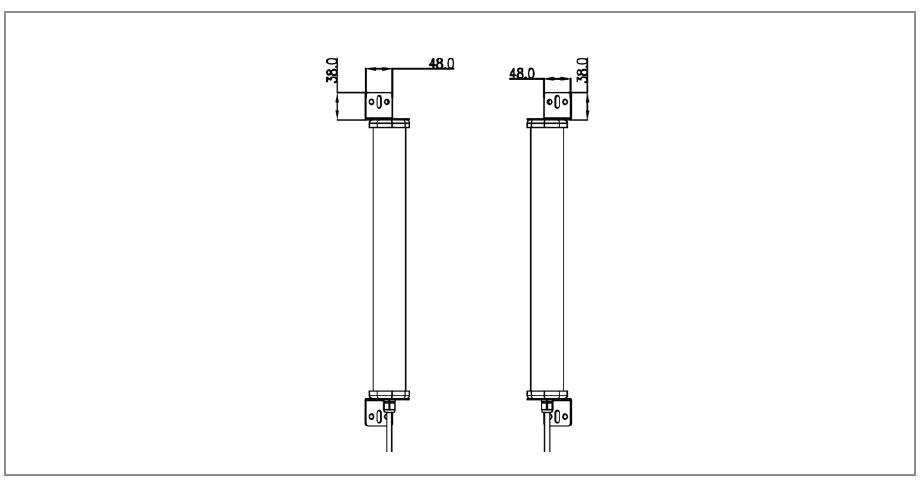

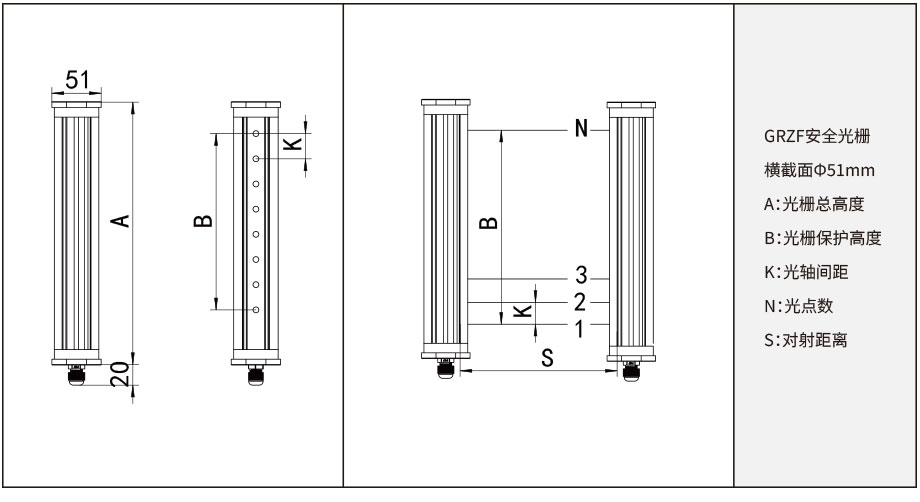

尺寸

GRZF系列防水型安全光栅，防护等级IP68，GRZF系列安全光栅可用于水下安全防护，防水效果强，抗光、电磁干扰能力强，低功耗设计，响应时间短，可靠性高、使用安全放心。

产品特点

▪防尘防水，IP68 长期浸入式防水；

▪型号齐全，安装方便，接线简单；

▪检测距离远，响应时间快；

▪抗电磁、光干扰能力强；

▪抗振性强，防水、防尘性能优越；

▪ LED 指示工作和故障状态；

▪光同步技术，接线简单，节省安装时间

产品组成

由发光器、受光器、防水罩、传输线、L型支架组成

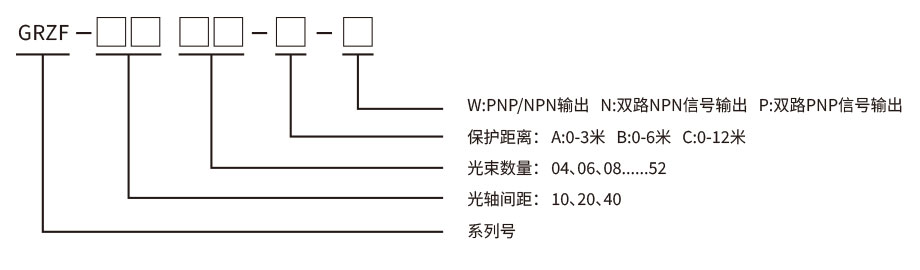

型号说明

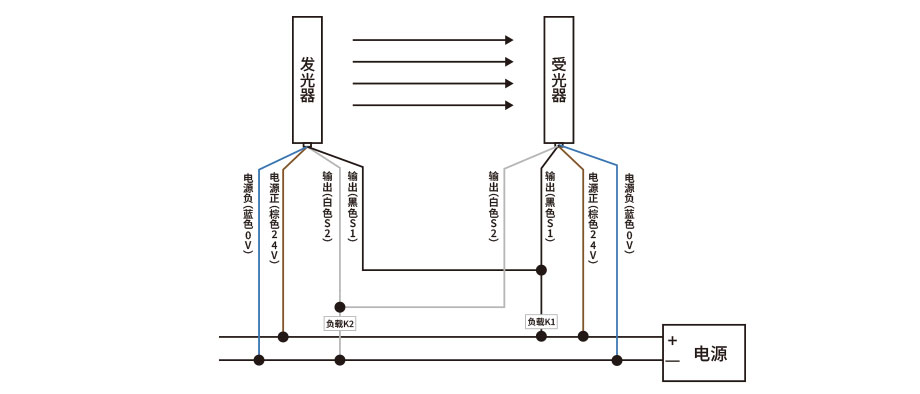

产品接线

产品系列	GRZF系列
光轴间距	10mm	20mm	40mm
检测精度	18mm	28mm	48mm
光束数量	16、24、32......192	8、12、16......96	4、6、8.........48
对射距离	A:0-3m B:0-6m C:0-12m
检测光源	红外LED (中心波长940nm或850nm)
环境特征
环境温度	工作	-10℃～55℃（无结霜及凝露）
	存储	-30℃～70℃
环境湿度	工作	35%RH～85%RH
	存储	35%RH～95%RH
抗电磁干扰	IEC61000-4-2：IV 级/IEC61000-4-4：IV 级
抗振性能	频率：10 Hz -55Hz 振幅：0.35±0.05mm 描次数： 20扫描/每轴，3轴
防护等级	IP68
电气特征
工作电压	DC24V±10%
响应时间	≤15ms
输出信号	W:PNP/NPN P:双路PNP N:双路NPN
