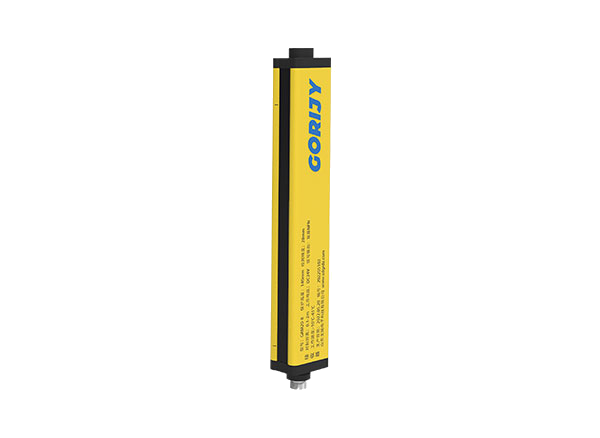

漫反射安全光栅

生产厂家：戈瑞电子

产品型号：GRD

GRD漫反射安全光栅是单边检测感应物体的安全光栅。方便实用，安装简单，检测精度高，检测距离可根据实际需求进行调整。产品特点▪电路自检设计，实现了包括输出信号在内的全自检，保证使用安全▪创新设计，响应灵敏；▪检测精度高，最小检测精度5mm▪单侧安装，操作简单，最大检测距离可达5m，检测距离可调▪抗电磁干扰能力

说明
参数

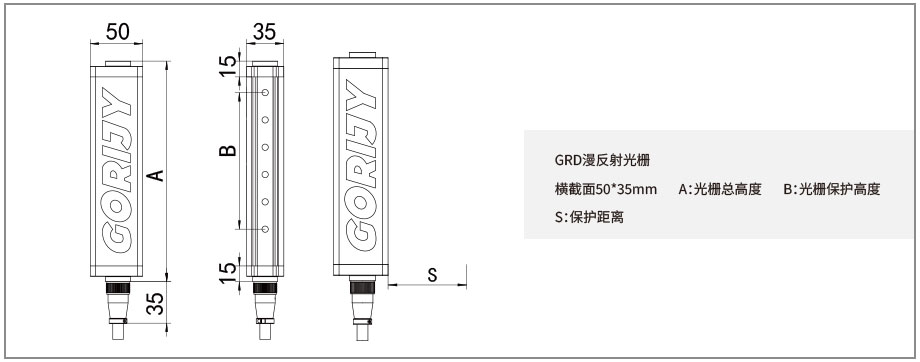

尺寸

GRD漫反射安全光栅是单边检测感应物体的安全光栅。方便实用，安装简单，检测精度高，检测距离可根据实际需求进行调整。

产品特点

▪电路自检设计，实现了包括输出信号在内的全自检，保证使用安全

▪创新设计，响应灵敏；

▪检测精度高，最小检测精度5mm

▪单侧安装，操作简单，最大检测距离可达5m，检测距离可调

▪抗电磁干扰能力强，工作更稳定

▪外壳防护等级IP65，内置防震支架减振性能好，适应于恶劣环境

产品组成

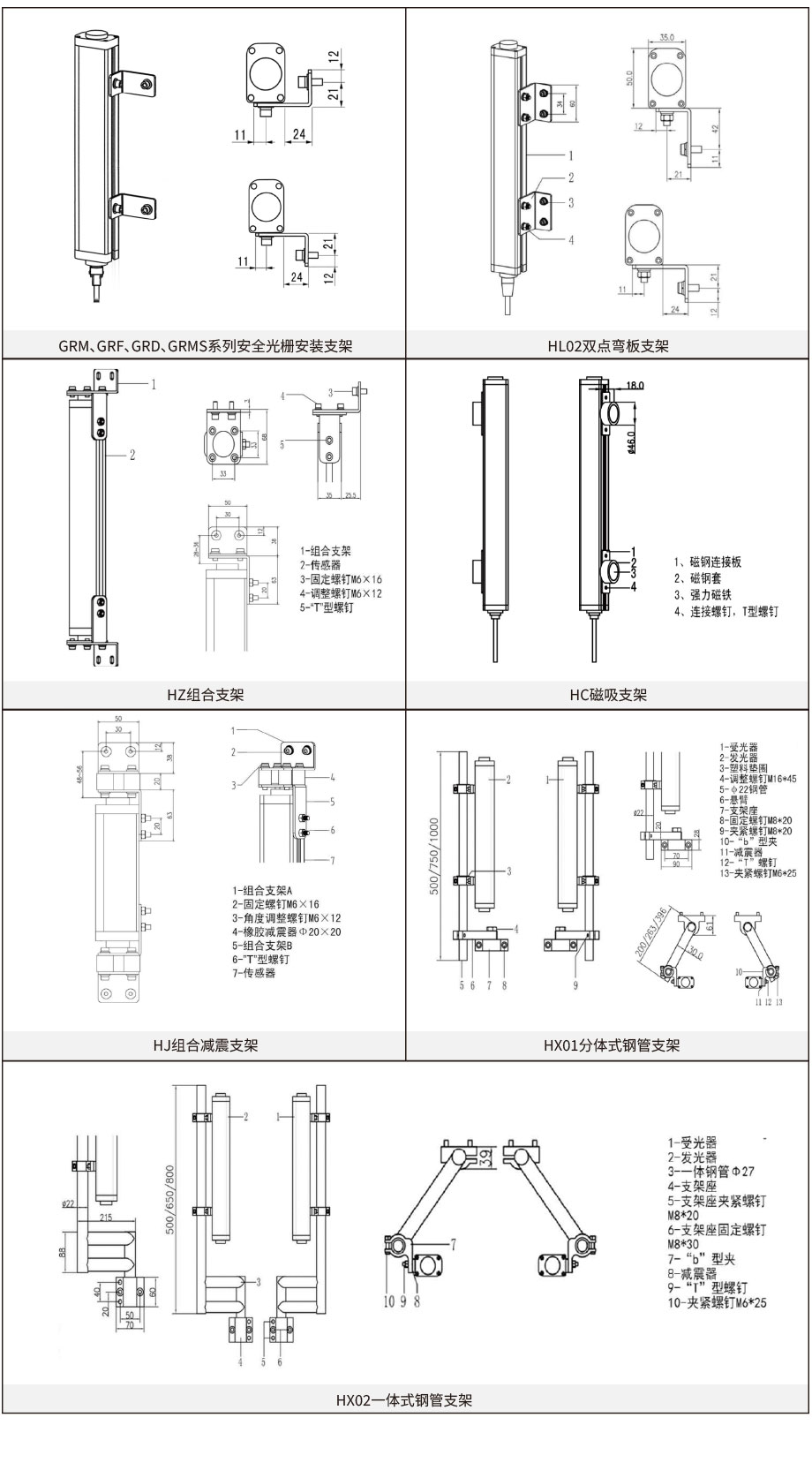

由发光器、传输线、L型支架组成

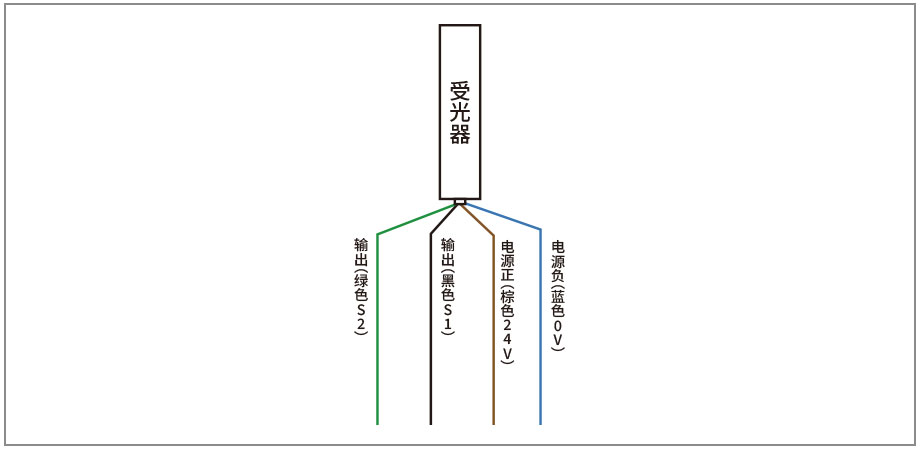

产品接线

产品系列	GRD系列
检测精度	≥5
保护高度	定制
保护距离	A:0-3m B:0-6m（可调）
检测光源	红外LED (中心波长940nm或850nm)
环境特征
环境温度	工作	-10℃～55℃（无结霜及凝露）
	存储	-30℃～70℃
环境湿度	工作	35%RH～85%RH
	存储	35%RH～95%RH
抗电磁干扰	IEC61000-4-2：IV 级/IEC61000-4-4：IV 级
抗振性能	频率：10 Hz -55Hz 振幅：0.35±0.05mm 描次数： 20扫描/每轴，3轴
防护等级	IP65
电气特征
工作电压	DC24V±10%
响应时间	≤18ms
输出信号	P:双路PNP N:双路NPN
