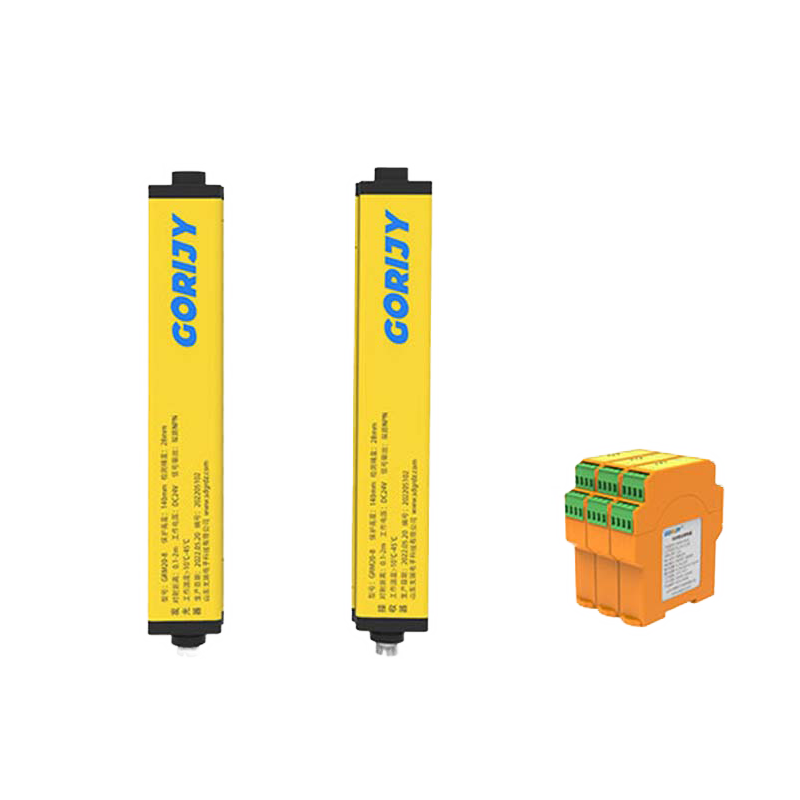

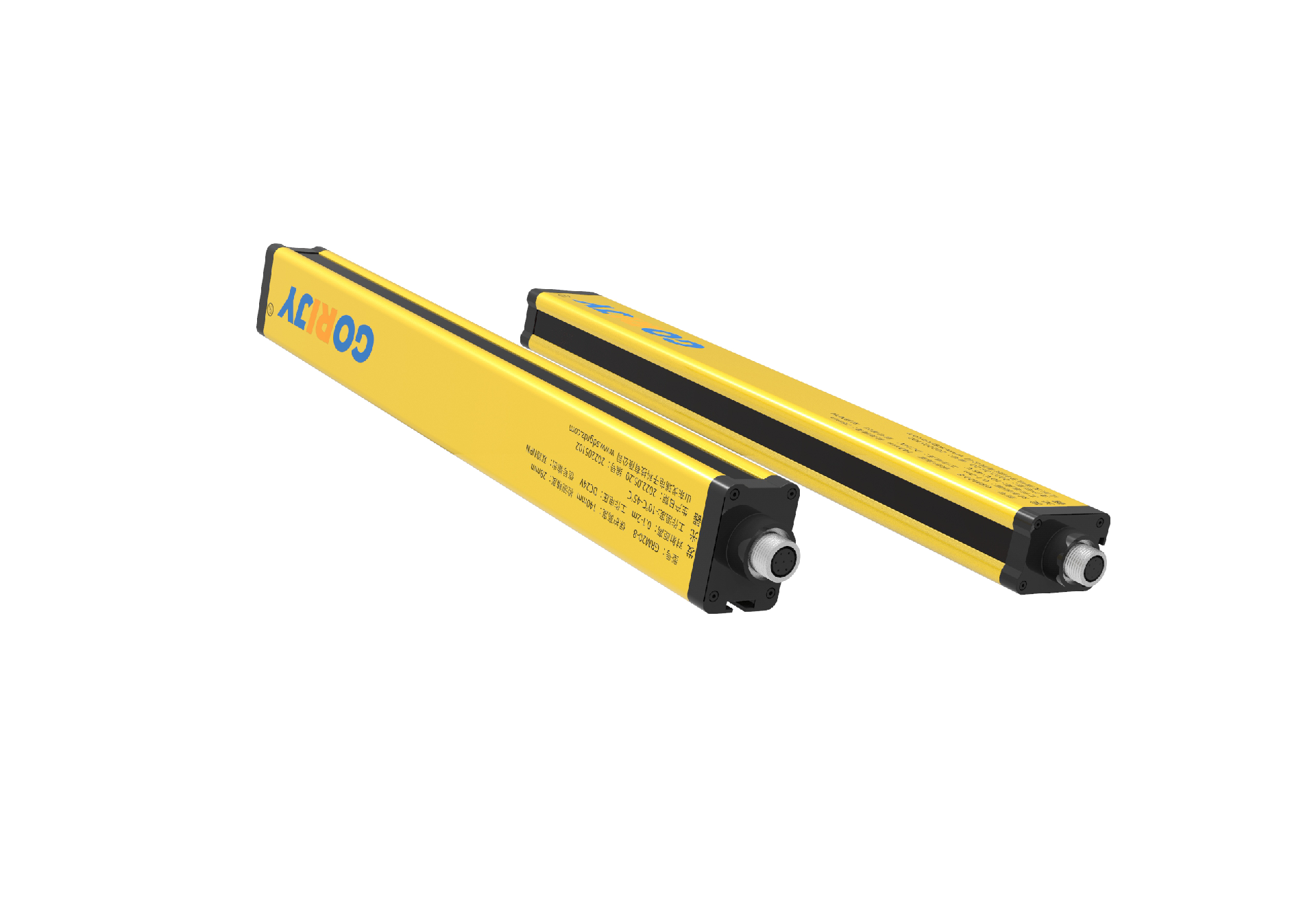

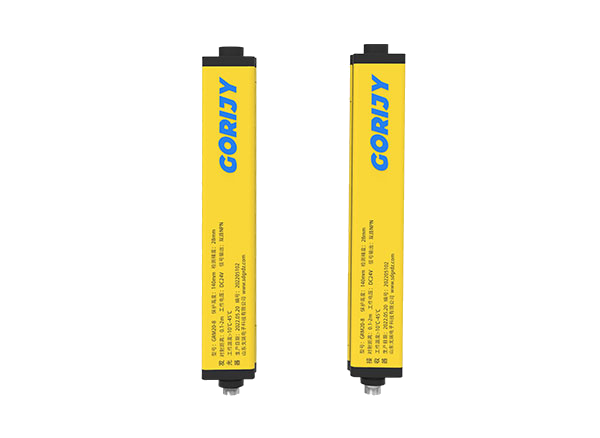

消隐型安全光栅

生产厂家：戈瑞电子

产品型号：GRF

GRF系列安全光栅消隐功能可禁用安全光栅感应场的一个或多个检测光轴。有两种消隐模式：适用于固定位置的固定消隐模式，以及用于移动禁用部分的浮动消隐模式。固定消隐模式固定式消隐功能是指根据用户需要，将安全光幕的任意1 束或多束光路进行消隐，以消除生产加工过程中工装、物料等对光幕遮挡造成的不便；此功能极大提高

说明
参数

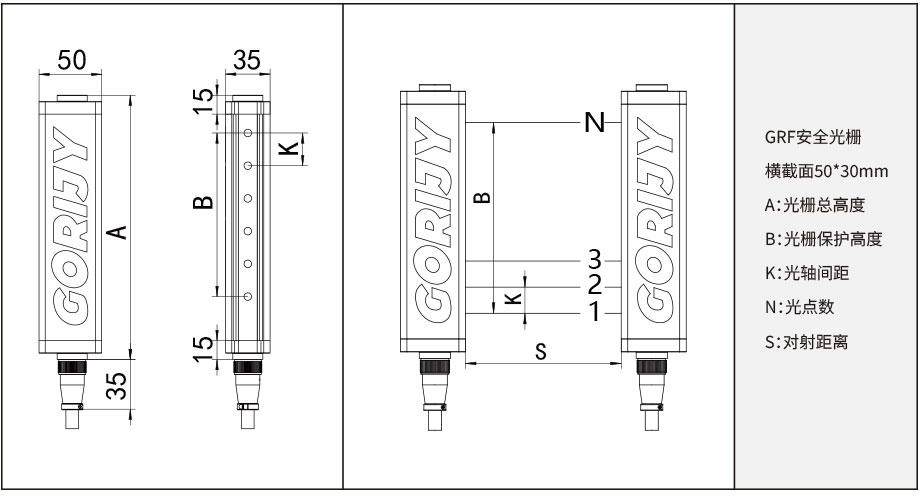

尺寸

GRF系列安全光栅消隐功能可禁用安全光栅感应场的一个或多个检测光轴。有两种消隐模式：适用于固定位置的固定消隐模式，以及用于移动禁用部分的浮动消隐模式。

固定消隐模式

固定式消隐功能是指根据用户需要，将安全光幕的任意1 束或多束光路进行消隐，以消除生产加工过程中工装、物料等对光幕遮挡造成的不便；此功能极大提高了安装光幕的灵活性。例如：用户将 1 ～ 3 路光束进行消隐，设置成功后，当用户对 1 ～ 3 路光束进行遮挡时，光幕表现通光状态。遮挡其他光栅表现遮光状态。

浮动消隐模式

浮动消隐功能与固定消隐功能相似，都是以屏蔽光路为目的，区别在于被消隐的光束位置不是固定的。浮动消隐仅需要设定消隐光路的数目，当被遮挡的光束累计超过消隐设定数目时，光幕表现遮光状态，未超过时表现为通光状态。例如：设定浮动消隐的数目为3，用户累计遮挡3路或者3路以下的光束时，表现通光状态，累计超过3路则表现遮光状态。

产品特点

▪电路自检设计，实现了包括输出信号在内的全自检，保证使用安全

▪产品设计符合IEC 61496-1/2标准和ISO 13849标准具备消隐功能，操作灵活方便

▪抗电磁干扰能力强，工作更稳定

▪带有短接保护和过载保护功能

▪外壳防护等级IP65，内置防震支架减振性能好，适应于恶劣环境

▪检测精度高，可达18mm可保护手指

▪产品规格多，使用范围广，满足不同使用场合

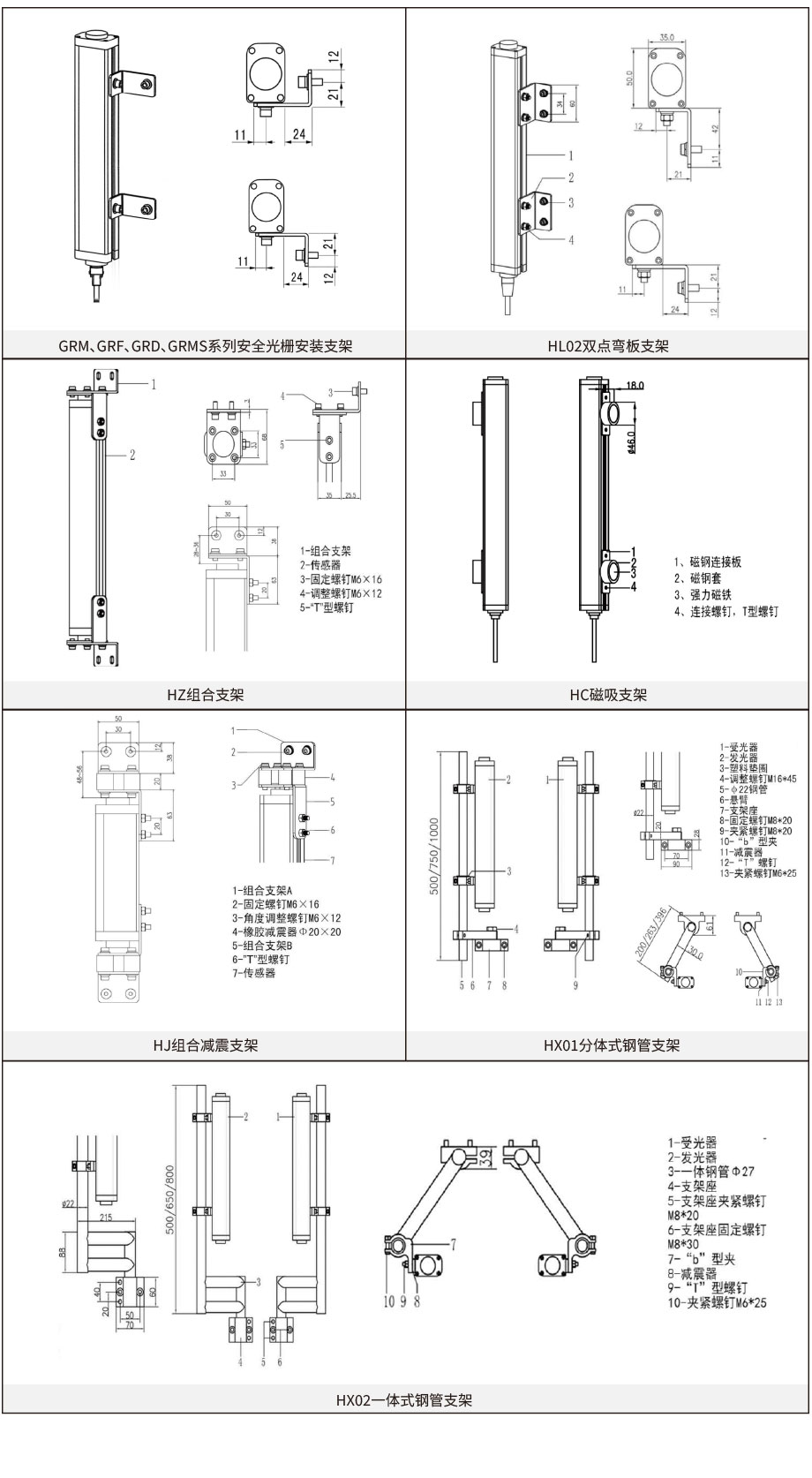

产品组成

由发光器、受光器、传输线、L型支架组成

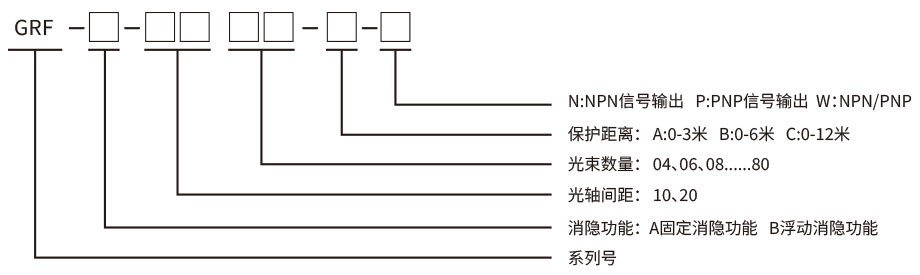

型号说明

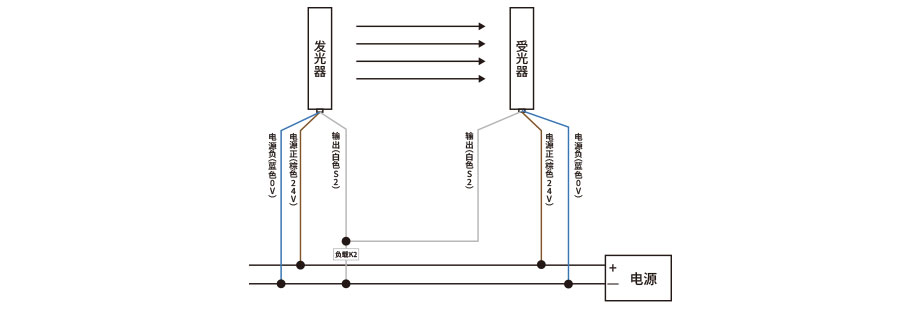

产品接线

产品系列	GRF系列
光轴间距	10mm	20mm	40mm
检测精度	18mm	28mm	48mm
光束数量	12、16、20..........80	6、8、10..........40	4、6、8..........40
对射距离	A:0-3m B:0-6m C:0-12m
检测光源	红外LED (中心波长940nm或850nm)
环境特征
环境温度	工作	-10℃～55℃（无结霜及凝露）
	存储	-30℃～70℃
环境湿度	工作	35%RH～85%RH
	存储	35%RH～95%RH
抗电磁干扰	IEC61000-4-2：IV 级/IEC61000-4-4：IV 级
抗振性能	频率：10 Hz -55Hz 振幅：0.35±0.05mm 描次数： 20扫描/每轴，3轴
防护等级	IP65
电气特征
工作电压	DC24V±10%
响应时间	≤15ms
输出信号	W:PNP/NPN P:双路PNP N:双路NPN
