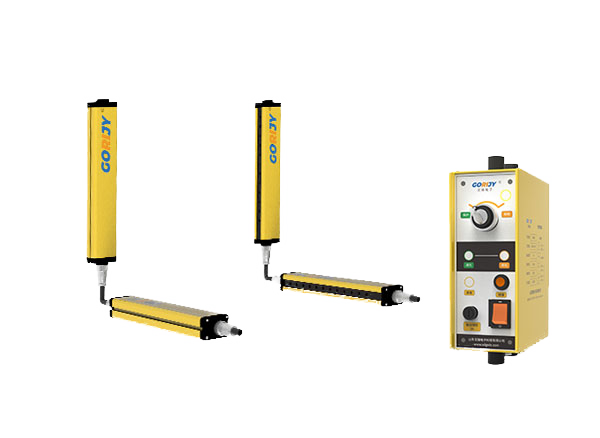

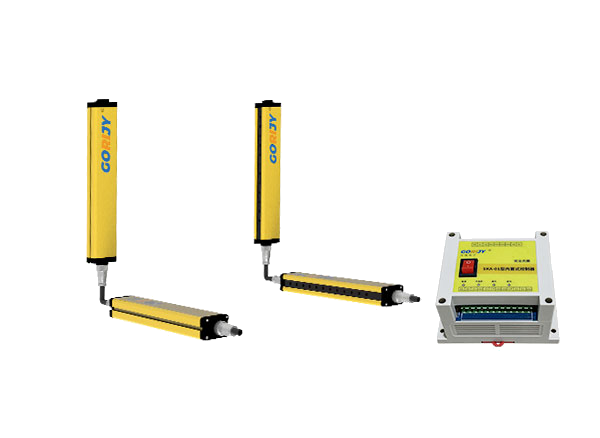

级联安全光栅

生产厂家：戈瑞电子

产品型号：GRMS

GRMS级联安全光栅在GRM型安全光栅基础上通过传输线连接可以实现5套光幕串联，光束总数最多可达288路，还可以实现保护高度加大的“串行设置”、多面保护的“L型设置”和“U型设置”等，简化安装不限空间的同时，为用户节约成本。GRMS级联安全光栅5套安全光栅可共用一套控制器产品特点▪电路自检设计，实现了包括输出信号在内

说明
参数

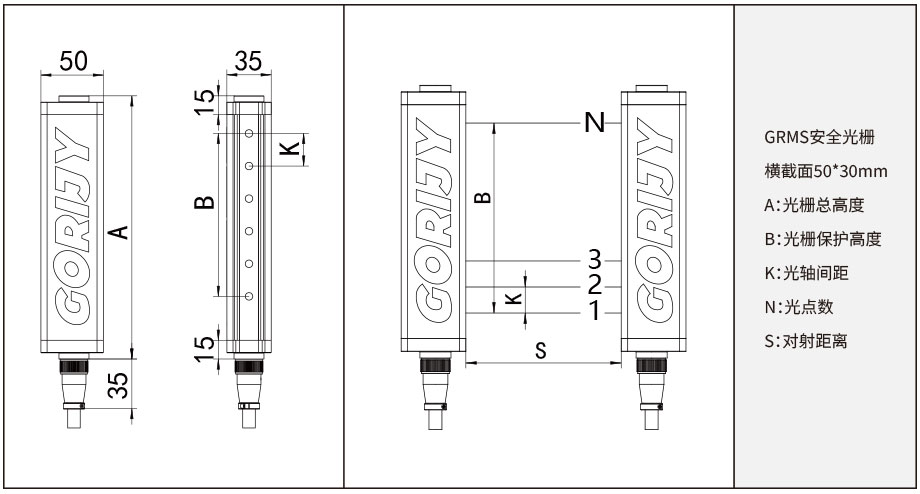

尺寸

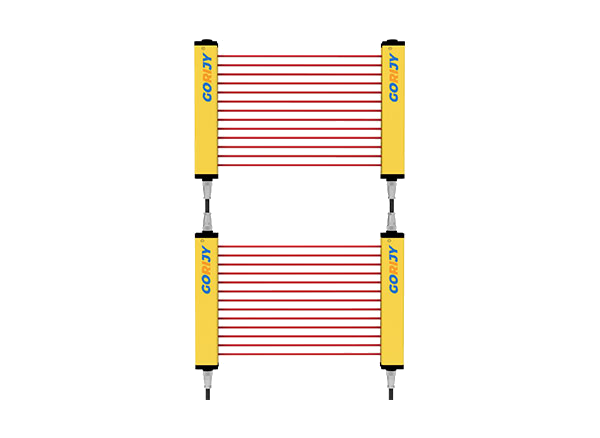

GRMS级联安全光栅在GRM型安全光栅基础上通过传输线连接可以实现5套光幕串联，光束总数最多可达288路，还可以实现保护高度加大的“串行设置”、多面保护的“L型设置”和“U型设置”等，简化安装不限空间的同时，为用户节约成本。GRMS级联安全光栅5套安全光栅可共用一套控制器

产品特点

▪电路自检设计，实现了包括输出信号在内的全自检，保证使用安全

▪产品设计符合IEC 61496-1/2标准和ISO 13849标准

▪抗电磁干扰能力强，工作更稳定

▪带有短接保护和过载保护功能

▪外壳防护等级IP65，内置防震支架减振性能好，适应于恶劣环境

▪检测精度高，可达18mm可保护手指

▪产品规格多，使用范围广，满足不同使用场合

产品组成

由发光器、受光器、传输线、L型支架组成

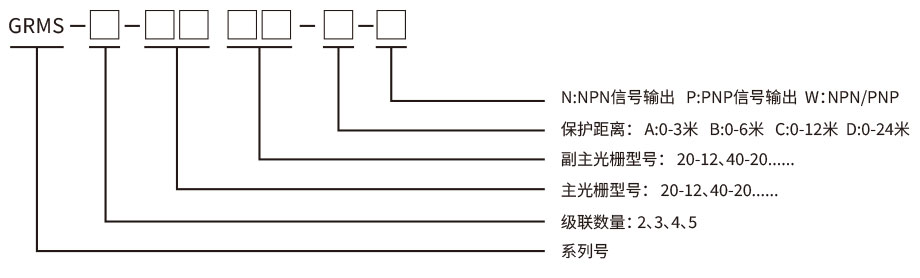

型号说明

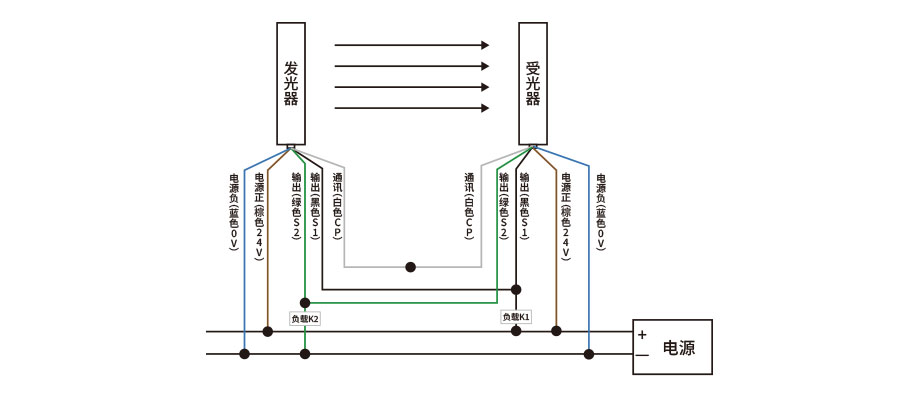

产品接线

产品系列	GRMS系列
光轴间距	10mm	20mm	40mm
检测精度	18mm	28mm	48mm
光束数量	12、16、20..........120	6、8、10..........60	4、6、8..........60
对射距离	A:0-3m B:0-6m C:0-12m D:0-24m
检测光源	红外LED (中心波长940nm或850nm)
环境特征
环境温度	工作	-10℃～55℃（无结霜及凝露）
	存储	-30℃～70℃
环境湿度	工作	35%RH～85%RH
	存储	35%RH～95%RH
抗电磁干扰	IEC61000-4-2：IV 级/IEC61000-4-4：IV 级
抗振性能	频率：10 Hz -55Hz 振幅：0.35±0.05mm 描次数： 20扫描/每轴，3轴
防护等级	IP65
电气特征
工作电压	DC24V±10%
响应时间	≤15ms
输出信号	W:PNP/NPN P:双路PNP N:双路NPN M:继电器信号
